真空高压气淬炉生产流程详解
真空高压气淬炉的生产流程是一个高度自动化、严格遵循工艺规程的闭环过程，其核心优势在于将加热、保温、淬火全过程置于高度洁净的真空或惰性气体环境中。整个流程可系统性地分为以下四个主要阶段：
第一阶段：装炉与准备
此阶段是确保热处理质量的基础。
工件准备与装夹： 待处理工件需经过清洗，去除油污和杂质。对于有特殊要求的工件（如防止变形），需将其合理摆放在专用热处理工装或料架上，确保加热和冷却时气流能均匀通过，以获得一致的硬度和组织。

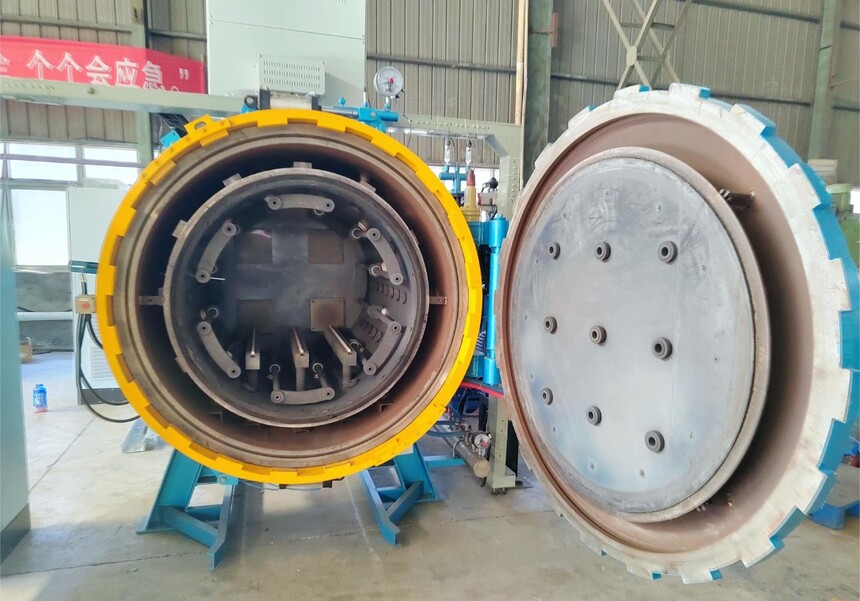

装炉与密封： 将装载好工件的料车推入炉膛，关闭并锁紧炉门。炉门采用特殊密封结构（如橡胶O型圈或金属密封），确保在真空和高气压下均能可靠密封。
系统启动： 启动设备总电源、控制系统和冷却水循环系统（用于冷却炉壳、换热器、真空泵等）。
第二阶段：抽真空与加热
此阶段的目标是创造一个绝对洁净的无氧化加热环境。
初级抽真空： 启动机械泵（罗茨泵机组），将炉膛从大气压快速抽至中低真空范围（通常至10-100 Pa）。此步骤主要移除炉内大部分气体。
加热与高真空抽取： 达到基础真空后，可开始加热。同时，根据工艺要求，可能启动分子泵或扩散泵，将炉内真空度提升至高真空（如10^-2 Pa至10^-3 Pa量级）。在高真空下加热，能有效防止工件表面氧化、脱碳，并具有脱气、净化表面的效果。
程序化加热与保温： 控制系统严格按照预设的工艺曲线自动运行。加热体（通常为石墨或钼制成）通过辐射方式均匀加热工件。工艺曲线通常包括：
多段升温： 设置不同的升温速率，特别是在相变点附近需缓慢加热，以减少热应力，防止工件变形开裂。
预热/均热平台： 在达到最终奥氏体化温度前，可能在较低温度（如500-850℃）进行保温，使厚壁工件内外温度均匀。
最终奥氏体化保温： 在工艺要求的最高温度（如1050℃-1250℃）下进行充分保温，使合金元素充分固溶，获得均匀的奥氏体组织。保温时间根据材料和有效厚度精确计算。
第三阶段：高压气体淬火
这是本设备区别于油淬炉和常压气淬炉的核心环节，直接决定工件的最终硬度和变形量。
淬火准备： 当加热保温阶段结束后，工件需要极快速度冷却。系统自动关闭加热电源，并准备好淬火介质——高纯惰性气体（通常为氮气N2或氦气He，氦气冷却能力更强但成本高）。
充气与增压： 淬火程序触发，储气罐或气源中的高压惰性气体通过高速喷嘴阵列，以极高流速（压力可达2-20 bar甚至更高）喷入炉膛。炉内压力在数秒内从高真空升至设定淬火压力。
强制循环冷却：
高压气体在大功率涡轮风机的驱动下，形成高速、均匀的定向气流，猛烈冲刷工件表面。
热量被气体带走，流经高效水冷换热器，气体被冷却后再次被风机吹向工件，形成一个闭路强制循环冷却系统。
通过精确控制淬火压力、气体流速和冷却时间，可以获得介于油淬（快）和常压气淬（慢）之间的理想冷却速度，兼顾了高硬度和低变形。
第四阶段：淬火后处理与卸料
泄压与回充： 当工件温度降至设定值（如低于150℃）后，淬火过程结束。风机停止，炉内高压气体被排出回收或排放。随后，炉内可回充氮气至常压或微正压。
后续热处理（可选）： 在同一炉体内，可无缝衔接进行真空回火工艺。炉体重新抽真空并加热至回火温度（如500-600℃），以消除淬火应力、稳定组织、获得所需的韧性和硬度。
冷却与卸料： 所有热处理程序完成后，工件在真空或惰性气体保护下冷却至安全温度（通常<80℃）。系统提示完成后，操作人员打开炉门，移出料车。
检验： 工件出炉后，通常呈光亮原色。随后进行硬度、变形量、金相等检验。
流程核心价值总结
真空高压气淬炉的生产流程，完美融合了 “真空无氧化加热” 与 “可控高压气体淬火” 两大技术优势：
表面质量极佳： 无氧化、无脱碳、光亮度好。
性能优异： 冷却速度可控，能充分发挥材料潜能，获得理想的马氏体组织。
变形微小： 气体冷却比油冷却的应力更均匀，变形量通常可降低30%-50%。
环保安全： 无需淬火油，无油烟、火灾风险，工作环境清洁。
正是这一系统化、精密可控的生产流程，使得真空高压气淬炉成为高端制造业不可或缺的关键设备。
