真空高温钎焊炉（钼加热）设备工作流程详解
真空高温钎焊炉是一种在高度洁净的真空环境与精密控温下，利用熔点低于母材的钎料熔化、润湿、填充接头间隙，从而实现高强度、无氧化精密连接的关键热工艺装备。其中，以钼作为加热体的炉型，凭借其高温强度好、热稳定性佳、蒸汽压低等优点，成为处理高温合金、不锈钢、钛合金、陶瓷及复合材料等高端工件的首选。其工作流程是一个高度自动化、按严格规程执行的闭环过程，主要可分为四个核心阶段：
第一阶段：装炉与初始准备
此阶段是工艺的基础。首先，操作人员需根据产品特性，将预先清洗干净并装配好钎料（片状、丝状或膏状）的工件，精准放置在专用工装或炉膛均温区内，确保热量均匀传递及钎料正确就位。随后，关闭并锁紧炉门（或封盖），启动真空系统。初级机械泵首先工作，将炉腔从大气压快速抽至一个较低的真空度（通常约10~100 Pa），此过程旨在移除绝大部分气体，为后续高真空抽取创造条件。同时，冷却水系统启动，为炉壳、电极、扩散泵等需要散热的部件提供持续冷却。
第二阶段：抽高真空与预热
当真空度达到设定阈值后，高真空泵组（如油扩散泵或分子泵）自动或手动启动。此阶段目标是创造极度洁净的工艺环境，将炉内压力降至钎焊工艺要求的高真空度（常为10^-3 Pa至10^-4 Pa量级，甚至更高）。高真空能有效避免工件在高温下氧化，并促进金属表面氧化膜的分解与挥发，显著提升钎料的润湿性和流动性。在抽高真空的同时，设备可启动低功率加热，进行缓慢预热，以驱除工件及炉内构件表面吸附的微量水汽和气体，此过程有时被称为“烘烤”或“除气”，有助于更快地达到并维持最终的高真空度。
第三阶段：加热与钎焊

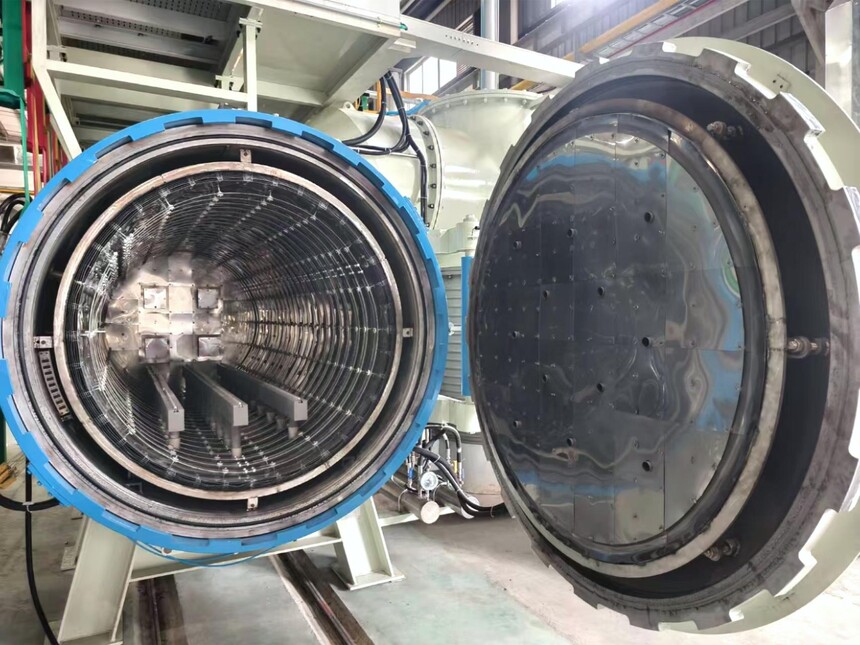

这是整个流程的核心工艺阶段。在确认真空度已稳定达到工艺要求后，控制系统将按照预设的、经过严格验证的“温度-时间”曲线自动执行加热程序。钼加热体（通常以棒、丝或板形式布置）在低压大电流作用下发热，通过辐射为主的方式对工件加热。
匀速升温： 首先以设定的速率将炉膛温度升至略低于钎料固相线的温度，并进行适当保温，目的是使工件整体温度均匀化，并让残余应力得到释放。
钎焊升温： 随后继续升温，精确穿过钎料液相线温度。在此过程中，钎料熔化，在毛细作用下填充整个预设的接头间隙，并与母材发生相互溶解、扩散等冶金反应，形成牢固的焊缝。
保温扩散： 在高于钎料液相线的温度下保持一段时间（保温），使钎料充分流动、填满，并与母材之间的合金化反应更充分，以获得成分均匀、性能优良的接头。
冷却控制： 完成保温后，停止加热，进入冷却阶段。为了避免工件因过快冷却产生热应力或变形，初期通常在真空或惰性气体（如高纯氮气、氩气）填充的低压环境下随炉自然冷却。当温度降至足够低（例如 below 500°C），确保工件不再氧化后，可向炉内充入惰性气体至接近大气压，并启动强制风冷或水冷换热器，加速冷却以提高设备周转效率。
第四阶段：破空与卸料
当炉温冷却至安全温度（通常低于60°C）后，控制系统会提示工艺循环结束。此时，向炉腔内缓慢充入干燥空气或氮气至常压（即“破空”）。操作人员即可打开炉门，取出完成钎焊的工件和工装。随后，对工件进行必要的目视检查、尺寸抽检，并等待后续的无损检测（如X光、渗透检测）和性能测试。
总结而言，真空高温钎焊炉（钼加热）的工作流程是一个环环相扣的精密系统工程，其核心在于通过高真空创造纯净环境，利用钼加热体实现精准可控的高温热循环，最终在微观尺度上完成材料的可靠连接。每一阶段的稳定与精确，共同保障了最终钎焊接头的高质量、高性能与高可靠性。
