精密冶金之器：真空铝钎焊炉结构解析

在现代航空航天、新能源汽车与高端散热器制造中，真空铝钎焊技术是实现复杂铝合金结构高强度、无氧化连接的关键工艺。其核心设备——真空铝钎焊炉，并非普通加热容器，而是集高洁净真空环境、精密梯度控温、复杂气氛调控及高效冷却于一体的综合性精密冶金装备。其设计核心在于，为铝及铝合金工件提供一个完全无氧、温度高度均匀且可控的焊接环境，以确保钎料熔化、流动并形成高质量接头。本文旨在对其核心结构进行系统性解析。

真空铝钎焊炉的整体架构，围绕“洁净、均匀、可控”三大原则构建，是一个典型的“腔体-热工-气氛”集成系统。

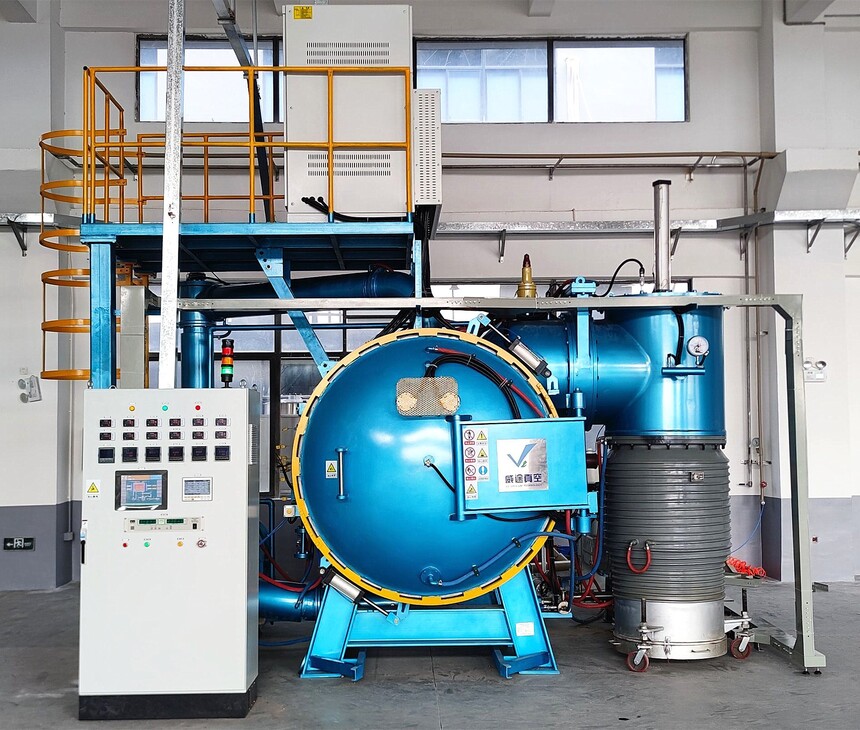

炉体与高洁净真空系统构成其基础框架。炉体通常采用双层水冷夹套结构，内胆为优质不锈钢，内表面经精密抛光以降低表面积、减少放气源，并便于清洁。为抵御铝材在高温下可能挥发的微量金属蒸气对炉膛的污染与腐蚀，关键区域常设有可拆卸的防护内衬。真空系统是其生命线，须具备大抽速与极高的洁净度。通常由干式螺杆泵（避免油污染）作为前级泵，搭配大抽速的罗茨泵组，以及用于获得高真空的低温冷凝泵或分子泵组成。这种配置能快速将炉内压力降至10⁻³ Pa至10⁻⁴ Pa量级，彻底消除氧气和水蒸气，这是防止铝表面氧化、保证钎料铺展润湿的先决条件。

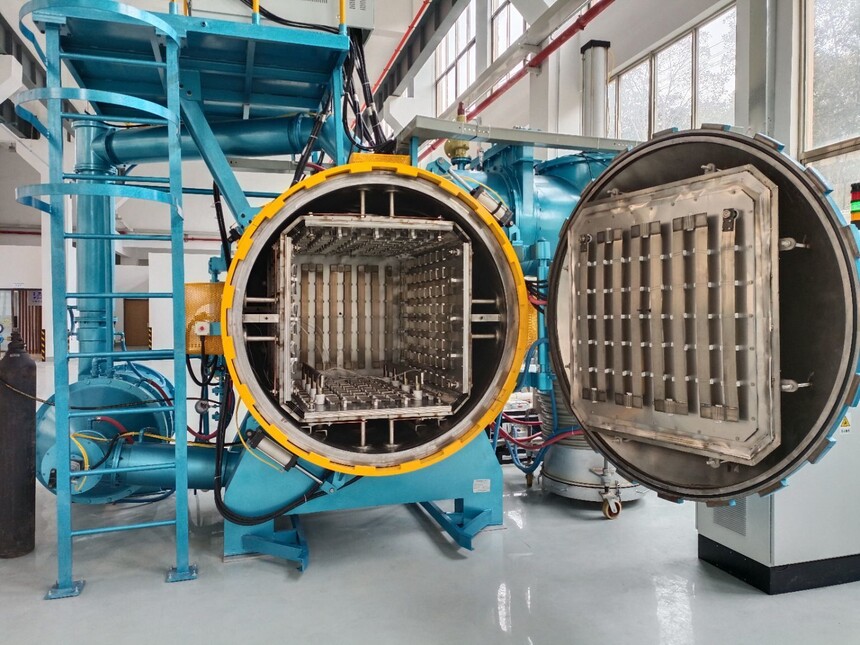

加热系统与温度均匀性控制是工艺成败的核心。鉴于铝钎焊温度区间较窄（通常约580-620℃），且对温度均匀性要求极高（工作区内温差常需控制在±5℃以内），加热系统设计极为精密。加热元件通常采用耐高温、低挥发性的镍铬合金或铁铬铝合金，以多区独立布置的方式密集排列在炉膛的顶部、底部及侧壁。每一加热区均配备独立的热电偶与可控硅功率调节器，由先进的多区温控系统（基于PID或模糊自适应算法）进行动态精确调控。炉膛内部还设有高效的多层金属辐射屏与高性能绝热材料（如陶瓷纤维模块），它们不仅能大幅节能，更重要的是形成一个均匀的“黑体”热环境，确保大型或复杂装载下的温度一致性。

工艺气体系统与快速冷却装置是实现特定工艺与生产节拍的关键。在钎焊特定工件或进行无钎剂工艺时，系统可向高真空炉膛内精确注入高纯度保护气体（如氮气或氩气），并维持一定的微正压。快速冷却系统是提升生产效率、优化材料性能的重要环节。通常，在加热保温阶段结束后，系统会向炉膛与换热器之间循环通入高纯氮气或氩气，通过强制对流，使工件从高温状态迅速、均匀地冷却，从而细化焊缝组织，提高生产效率，并避免工件因缓慢冷却而产生的性能下降。

智能化控制系统与安全联锁是协调这一复杂系统安全、稳定、重复运行的“神经中枢”。现代真空铝钎焊炉采用基于工业计算机和可编程逻辑控制器（PLC）的集成控制系统，可实现从抽真空、多段升温、保温、充气冷却到取件的全自动程序化控制，并实时记录和监控所有关键工艺参数。完备的安全联锁（如冷却水流量与温度监测、过温超压保护、真空度联锁、气体泄漏监测等）则为设备与工艺的万无一失提供了坚实保障。

综上，真空铝钎焊炉是一个融合了真空物理、热工学、冶金学与自动控制技术的复杂工程系统。从确保极致洁净的抽气单元，到实现毫米级温度均匀性的热场设计；从灵活可控的气氛环境，到高效均匀的快速冷却，最终由智能化控制系统无缝集成。其结构设计的每一个细节，都服务于在真空的“保护伞”下，精准复现铝钎焊所需的理想冶金条件，从而可靠地制造出满足最苛刻要求的轻质、高强度铝合金组件。它不仅是现代工业中的关键设备，更是精密金属连接技术发展的卓越体现。
