无形之器：真空扁体炉的结构解析

在现代材料科学、半导体工业与高端制造领域中，真空扁体炉扮演着至关重要的角色。它并非简单的加热容器，而是一个集极限真空环境创造、精密温度控制与多功能工艺集成于一体的复杂系统。其核心设计哲学在于，在高度压缩的扁平空间内，实现均匀、稳定且洁净的热处理过程。本文旨在对其主体结构进行严谨解析。

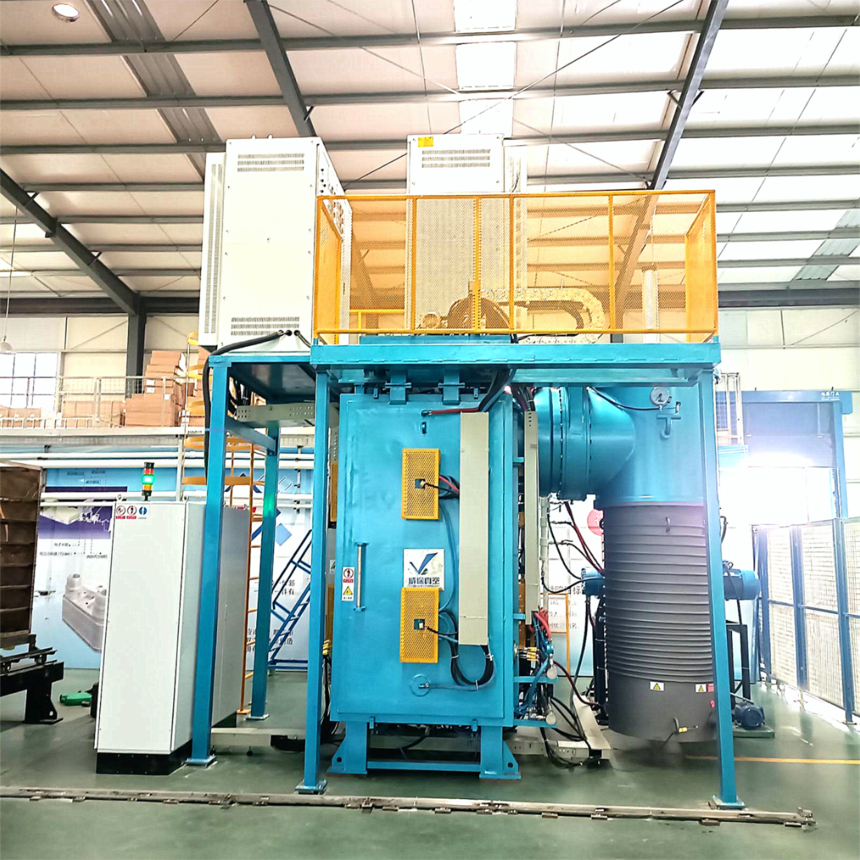

真空扁体炉的整体架构，可视为一个为实现特定物理环境而精密构建的“腔体-功能”复合系统。其最外层是炉体与真空系统。炉体通常采用双层水冷不锈钢结构，内层为耐高温、低放气率的材质（如不锈钢并作特殊抛光或涂层处理），以承受内外压差并维持腔体洁净；夹层通循环冷却水，确保炉体在高温下结构稳定。真空系统是其“基石”，通常由低真空的机械泵与高真空的分子泵或低温泵串联构成，配合高精度真空计（如电离规），能将腔体压力降至10⁻³ Pa至10⁻⁶ Pa甚至更低的量级，有效消除空气对工艺的干扰（如氧化、污染），并为某些薄膜沉积工艺提供必要条件。

炉体内部的核心是加热与保温系统。这是实现“扁体”均匀性的关键。加热元件（如电阻丝、硅碳棒或钼片）经过精密计算与排布，通常以阵列形式镶嵌在炉膛的顶部、底部，有时甚至侧壁，构成一个全方位、多区域的加热阵列。与之紧密配合的是多层金属辐射屏与高性能陶瓷纤维模块组成的复合保温层。它们如同精密的“热盾”，不仅极大减少热损失，更能通过反射与阻隔，促使热流在扁平的工艺空间内均匀扩散。先进炉型更配备多区独立控温与热电偶反馈系统，通过PID算法动态调节各区域功率，确保整个工作区（尤其是大面积基片放置区域）的温差被控制在极小的范围内（如±3℃以内）。

工艺气体与电气引入系统则是其功能多样化的体现。炉体设有经过特殊设计的进气管道与匀流装置，可将高纯度的反应气体（如氮气、氩气、氢气或特种工艺气体）以可控流量均匀注入腔室。同时，必须设有与之匹配的高效排气通道。为实现等离子体增强化学气相沉积（PECVD）或反应离子刻蚀（RIE）等高级功能，炉体还集成有射频或直流电源引入端，通过特制的真空馈通法兰将电能引入腔室，激发并维持工艺气体放电。

最后，控制系统与安全联锁是协调整个系统安全、精准运行的“大脑”。现代真空扁体炉普遍采用基于PLC或工业计算机的集成控制系统，对抽气流程、升温曲线、气体流量、工艺压力等参数进行全自动编程与实时监控。完善的安全联锁装置（如冷却水压、过温、过流保护、真空度联锁等）确保了设备在长期、高负荷运行下的可靠性。

综上所述，真空扁体炉是一个多学科技术融合的结晶。从承载极限真空的坚固腔体，到实现均匀加热的精密热场；从输送纯净介质的流路，到赋予高级功能的能量引入装置，最终由智能控制系统统合为一。其看似扁平的简约外形之下，隐藏着为创造极致材料环境而构筑的复杂而严谨的内部世界。正是这种结构上的精密与协同，使其成为推动前沿科技从实验室走向产业化不可或缺的无形利器。
