电话：138-1338-1300

英文

南京威途真空技术有限公司

Nanjing Weitu Vacuum Technology Co., Ltd

首页 >> 新闻动态 >>公司新闻 >> 真空退火炉标准工作流程
新闻动态
公司新闻
行业动态
Details

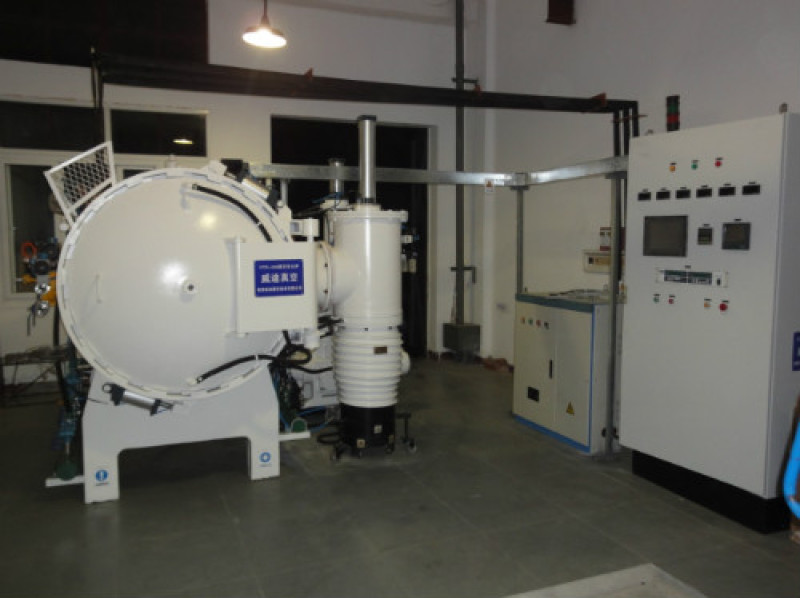

真空退火炉标准工作流程

第一阶段：准备工作

  1. 装料

    • 检查炉体内是否清洁，确保无上次处理残留的异物、粉尘或油污。

    • 将待处理的工件（如不锈钢零件、铜管、线圈等）整齐地放置在料架或料盘上。工件之间需留有适当间隙，以确保加热和冷却均匀。

    • 使用专用的装料车或工具，将装载好工件的料盘平稳地送入炉膛的有效加热区内。

  2. 关闭并密封炉门

    • 仔细清理炉口和密封圈，确保其清洁、无损伤。

    • 平稳地关闭炉门，并按照设备要求（如均匀拧紧螺栓或启动液压锁紧装置）将炉门密封锁紧。

  3. 系统检查

    • 水冷系统：启动冷却水循环系统，检查水压、流量是否正常，确保炉体、电极和真空泵等需要冷却的部位供水充足。

    • 气源系统：检查惰性气体（如氩气、氮气）气瓶压力或管道压力是否充足。

    • 电气系统：检查电源、控制系统、仪表是否正常。

    • 安全系统：确认各安全报警装置（如超温、断水、超压）功能正常。

第二阶段：运行流程

这是整个工艺的核心，通常由预设的程序自动控制。

  1. 抽真空

    • 启动真空泵组。通常遵循“先低后高”的顺序：先启动机械泵（粗抽泵），将炉内从大气压抽至一个较低的真空度（例如 10 Pa 左右）。

    • 当真空度达到罗茨泵（或扩散泵）的启动条件时，自动或手动启动罗茨泵（中抽泵），将真空度进一步提升。

    • 对于要求极高的工艺，会继续启动扩散泵或分子泵（高真空泵），将炉内抽至所需的高真空度（例如 10⁻² Pa 至 10⁻⁴ Pa 量级）。

    • 目标：在开始加热前，必须将炉内氧气和水汽排除干净，为工件创造一个无氧的纯净环境。

  2. 加热与保温

    • 当真空度达到工艺设定值后，温控系统会自动启动加热程序。

    • 升温阶段：按照预设的升温速率进行加热。控制升温速度至关重要，过快的升温会导致工件变形或温度不均。

    • 保温阶段：当温度达到预设的退火温度后，系统进入保温状态。在此阶段，加热系统会精确控制温度在很小的波动范围内，并持续一段预设的保温时间。这个阶段是金属内部组织完成再结晶、应力消除和性能优化的关键过程。

  3. 冷却

    • 向炉内充入高纯度的惰性气体（如99.999%的氩气）。

    • 舳�对流风扇，强制惰性气体循环，迅速带走工件的热量。

    • 这种方式冷却速度较快，适用于生产效率要求高或某些特定材料的工艺。

    • 保温结束后，加热系统自动关闭，进入冷却阶段。根据工艺要求，冷却方式不同：

    • 随炉冷却：最常用的方式。工件在高真空环境中，依靠炉体的自然散热和循环水冷系统进行缓慢冷却。这种方式冷却速度最慢，退火效果最彻底。

    • 充气冷却：

第三阶段：结束与卸料

  1. 破空（泄压）

    • 当炉温冷却到安全温度以下（通常低于200°C或工艺规定温度）时，方可进行下一步。

    • 缓慢地向炉内充入干燥的空气或氮气，使炉内压力恢复至大气压。严禁在高温下破空，否则会导致工件迅速氧化。

  2. 出炉

    • 打开炉门锁紧装置，平稳地开启炉门。

    • 使用装料车将料盘和已经处理好的工件从炉膛内取出。

    • 观察工件表面，成功的真空退火应得到光亮、无氧化的金属表面。

  3. 后续工作

    • 关闭真空泵、水冷系统等设备。

    • 记录本次处理的工艺参数（如温度曲线、真空度曲线、冷却方式等），以备追溯和质量控制。

    • 待工件完全冷却至室温后，进行检验、转运或入库。

工作流程简图总结

装料 → 密封 → 抽真空 → (达到真空度后) 加热 → 保温 → 冷却 → (达到安全温度后) 破空 → 卸料

南京威途真空技术有限公司成立于2007年，是专业从事真空炉研发、设计、制造和销售的高科技有限公司。

联系我们

关注我们

微信咨询

手机站

南京威途真空技术有限公司

联  系  人：徐松林
手       机：13813381300
联系电话： 025-84533350
传       真： 025-84533376
邮       编：211505
E - MAIL：njvac@126.com
联系地址：南京市江北新区葛塘街道中鑫路 702 号

seo seo
