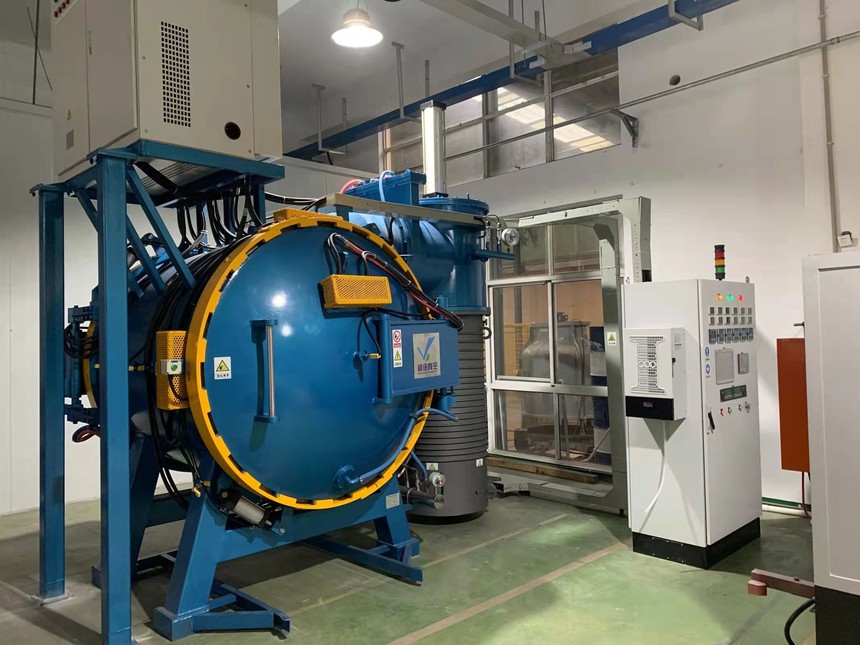

|
真空钎焊炉操作之六大规程真空钎焊炉操作l六大规程 真空钎焊技术从四十年代开始至今,已成为一种极有发展前途的焊接技术。(苏州不锈钢退磁)最早出现在电子工业上钎焊铜和不锈钢的零件,后来又应用到航空工业、原子能工业,在1959年开始应用到制造不锈钢的板翅式换热器上。现在,被广泛应用于空气分离设备、石油化工设备、工程机械、车、船和家电等工业部门的板翅式换热器和冷却器中。由于真空钎焊技术具有无可比拟的优点,所以在世界工业发达国家得到迅速的发展和广泛的应用。 真空钎焊炉操作规程——公司来为大家娓娓道来: 1.真空钎焊炉操作步骤 1.1操作说明: 当真空钎焊炉停炉超过8小时后,再进行钎焊产品时,必须进行烘炉,烘炉是在对炉体抽真空的情况下加热到一定温度(700℃),再进行保温,当烘炉结束后,让炉体自然冷却到450℃左右时,打开炉门可以进行钎焊产品。 1.2、真空钎焊炉的烘炉: 打开电源、水源、气阀;启动机械泵(滑阀泵)、调到烘炉程序;启动罗茨泵(真空必须在4.0E2Pa以下,如果没有达到4.0E2Pa,打开上角阀抽真空,直至到可以启动罗茨泵);开上角阀、下角阀、启动扩散泵(预热);加热(真空度进入E-3级以下);进入保温阶段(扩散泵预热1:30分钟左右)、关闭上角阀、开主阀;程序结束、关闭加热;关主阀、启动维持泵、开维持泵阀、关下角阀(炉体温度下降到450℃左右);关罗茨泵;开炉体放气阀;开炉门、产品放入炉膛。 1.3、真空钎焊产品: 关炉体放气阀、开上角阀、调到产品真空钎焊程序;启动罗茨泵(真空必须在4.0E2Pa以下)、;(苏州钎焊)开下角阀、关维持泵阀、关维持泵;关上角阀、开主阀(真空达到E-1Pa级);开加热(真空必须在2E-2Pa以下);程序结束、关闭加热;关闭主阀、开维持泵、开维持泵阀(降温至450℃左右);关闭下角阀、关闭罗茨泵;打开炉体放气阀;产品出炉;如果继续钎焊产品,则重复钎焊产品操作步骤。 1.4、真空钎焊注意事项: 以上操作均以操作指示灯亮以后,才能进行下一步操作;开炉时:先启动泵、再开泵阀;关炉时:先关泵阀,再关泵。 2.真空钎焊时,真空度低于3E-3Pa时才能够开始加热。 3.真空钎焊时,应严格执行真空钎焊工艺,操作人员不能随意更改真空钎焊工艺;在钎焊新产品前,应该试焊后,工艺员总结工艺,待工艺成熟后,再批量生产。 4.产品出炉温度低于450℃。 5.真空钎焊结束后,不能立即关闭真空机组,首先将主阀和下角阀关闭,防止返油和油氧化,当扩散泵油温低于50℃时,才能关闭维持泵阀,停维持泵; 6.产品出炉后,如不再焊接产品,应立即关闭真空钎焊炉门,启动机械泵;打开上角阀;启动罗茨泵,使炉内保持在1E-1Pa的真空状态。 |
