用于烧结高级陶瓷的真空热压炉

一,用法

真空热压炉主要用于粉末陶瓷和粉末烧结材料在真空(或保护性气氛)中的高温烧结和热压,以及其他金属或非金属材料在真空中的高温烧结和热压(或保护性气氛)。

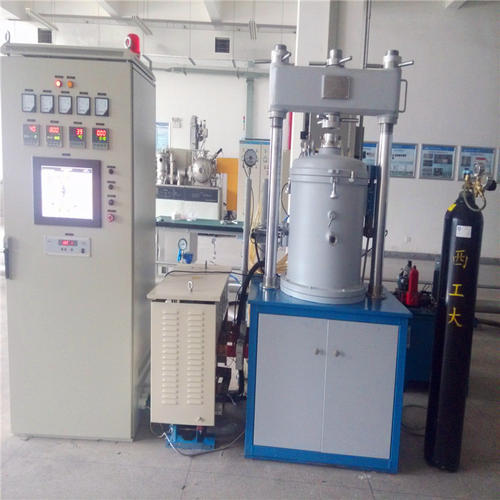

真空热压炉

2. 真空热压炉规格及参数:

1.工作尺寸:直径250mm,高度250mm和高度250mm。

2.极限真空度:5x10-3pa

3.最高温度:2400度常用温度2200-2300度

4.最大压力:0-30T(可调,手动或自动增压,压力波动小于或等于0.01MP)

5.真空配置:2X-70机械泵或直接泵+ ZJP300罗茨泵+ KT300扩散泵或分子泵+气动高真空蝶阀+真空管

6.电气控制:三菱PLC +触摸屏+各种电器,实现超温,超压,水压,空气超压联锁功能

7.充气体:氩气,氮气(小于或等于0.05MP)自动冲洗和放气

8.压头直径为150毫米(可以使用东碳石墨,压力可以大于或等于63 MP)

9.最大行程:150毫米(单向压头)

10.加热功率:380V,80KW

11.温度控制模式:可编程自动控制。

12.温控方式:钨hen热电偶+美国雷神双色红外仪

13.加热原件:东方碳石墨

14.保温材料:丰田碳素石墨硬棒+石墨软棒(硬棒经2600度处理,硬棒经1600度处理,软棒作为隔热材料)

15.炉体结构:侧门打开,炉体可用作双层不锈钢或内层不锈钢外层(用于优质碳钢)

16.水冷系统:冷水机或冷却塔(推荐冷水机,可放置室内面积小,费用另计)

17.配备4套进口石墨模具(直径60毫米,每套20毫米)

18.面板显示和电气联锁:电流,电压,温度,真空,水压,电气联锁以及声光报警。

19.温度控制精度:+1 C

20.温度均匀度:+5

21.位移测试曲线的控制精度:+0.05毫米

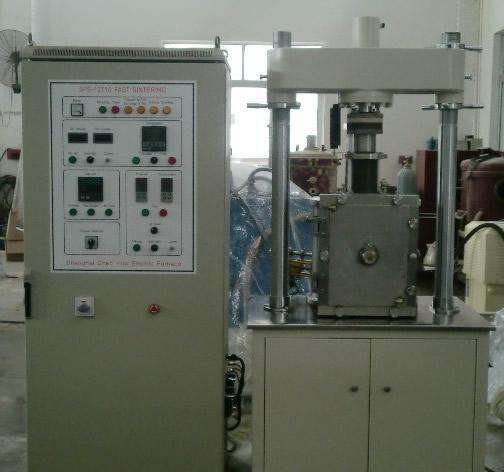

真空热压炉

3. 真空热压炉结构简介

1)炉体部位

1.炉体是一个立式壳体,内部(304不锈钢),外部机筒和法兰由优质碳钢制成。内桶和外桶与上下凸缘焊接成一个整体。在两层之间形成一个夹套,该夹套可以通过水冷却并带走传递到炉壳内壁的热量。炉体中部有抽气孔,热电偶测温孔和观察孔。

2.炉体上部为炉盖,炉盖由内(304不锈钢)外头和法兰(优质碳素钢材料)焊接而成,中间进行水冷;炉盖的打开是通过机械手动方式进行的,炉盖的顶部被抬起并平移以打开炉盖,炉盖配有压力头(上部压力头),压力传感器和压力装置,并且装有排气门;分别使用上下压头(304不锈钢)。钢)由具有循环冷却水的材料制成。炉体中部的红外温度计测温孔和观察孔均装有充气孔,以免观察孔玻璃被炉内污染物污染。

3.真空热压炉的底部也由内(304不锈钢)外盖和法兰(优质碳钢材料)组成。中间部分用水冷却并固定在炉体的下部。炉底装有电极导入装置,进气阀,低压头和可显示位移距离的传感器。压头由不锈钢制成,并配有循环冷却水。

4.加热体由石墨棒制成。加热石墨棒加工成三相加热体并与电极连接。变压器降压后,电炉控制系统的三相电源通过铜板连接到三个引线电极,形成控制回路。电极装置具有水冷却循环。

5.炉顶周围和炉顶的隔热罩由多层石墨毡和304不锈钢支架组成。真空热压炉底部的隔热罩由石墨制成,可以轻松安装和维护。底部的挡热板由石墨制成,并配有多个由高强度石墨制成的石墨头,可用于在热压过程中调节模具高度。

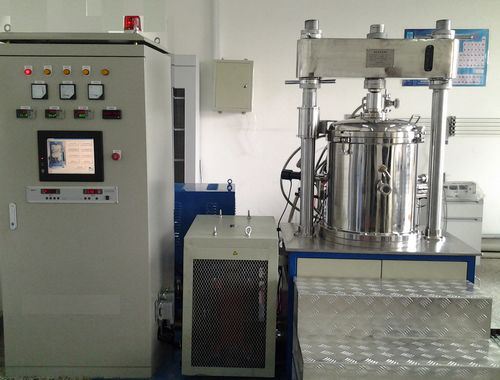

真空热压炉

2)液压系统

1.液压系统由电动液压站,溢流阀,电磁换向阀,液压缸和固定架组成。液压缸安装在真空热压炉底的中间。液压油通过电动液压系统进入液压缸,通过溢流阀和电磁换向阀物流进入,从而使液压缸上升和下降。它可以实现调压和保压的功能。根据用户的技术要求,可以通过设置智能数字显示程序仪表来实现自动调压功能。压力和位移通过数字显示仪器显示。

2.固定框架由梁,底座,长柱和炉框架组成。

真空热压炉

3)真空热压炉真空系统

2X-70机械泵+ ZJP300罗茨泵+ KT300扩散泵+真空管+真空气动蝶阀和波纹管真空计套件

真空热压炉

4)电气控制

1.电源使用低压变压器和晶闸管稳压器。380V三相电源通过降压变压器,电压降到30V,然后通过电缆到达电极。该系统具有软启动,软关机,恒流和过流保护功能。

2.温度控制由数字温度编程控制器根据用户设置的过程曲线实现。具有PID自整定功能,还可以根据用户需要手动控制温度。

3,整个电炉在工作状态下具有水压自动联锁,超温过流,报警,保护和切断主电源的功能。声音和灯光指示警报状态。

真空热压炉

5)真空热压炉水冷系统

冷却水从主管进入,并通过每个支管到达炉壳,炉盖,炉底,电极,上下压头,扩散泵,机械泵和其他需要冷却的地方。然后将其收集并排放到水箱中。每个冷却水都有一个手动阀,可以根据需要调节流量。进气管配有电接点压力表。当水压低于设定值时,控制系统将通过声光报警,并自动切断加热器的电源。

入口压力:> 1.5 kg,入口直径:2.5英寸,出口直径:2.5英寸,需要一台冷却器,这是额外的费用。

真空热压炉
