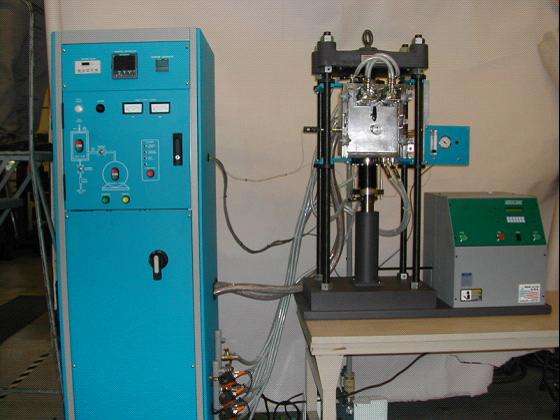

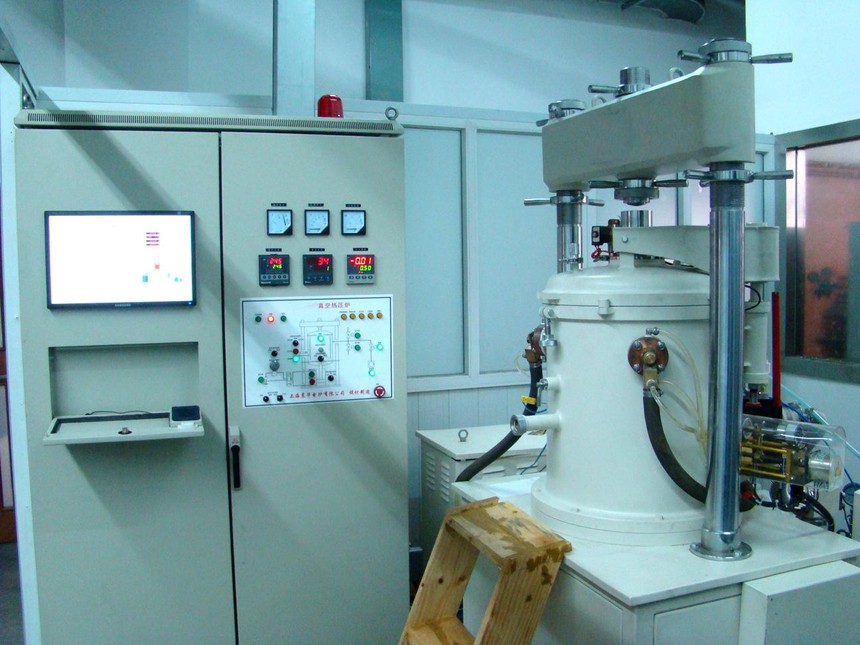

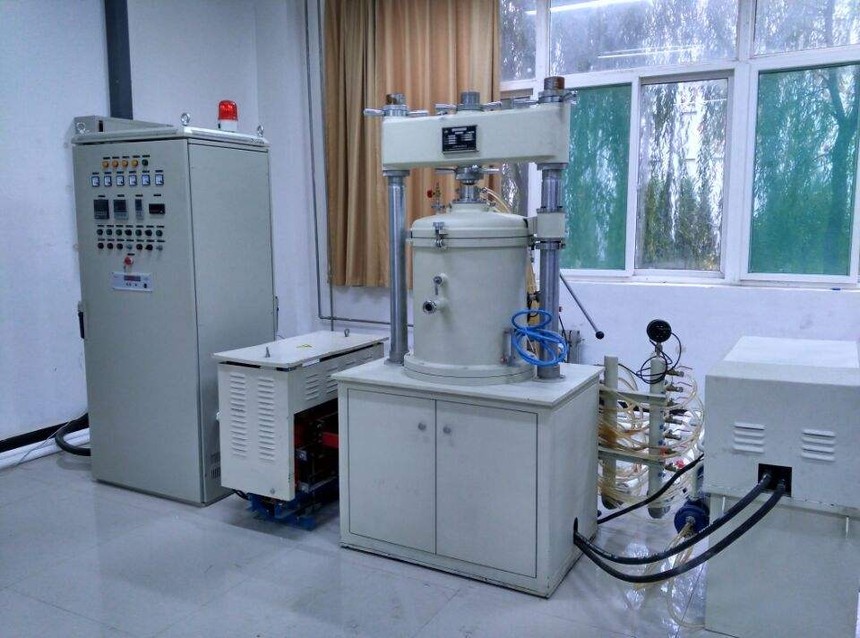

真空热压炉简介真空热压炉用途: 粉末冶金,功能陶瓷等新材料的高温热成型。真空热压炉主要用于真空或保护性气氛下的非金属材料,碳-碳复合材料,陶瓷材料,硬质合金,合成金刚石和金属粉末材料的高温烧结和热压。各种材料(例如陶瓷,合金,钻石等)的扩散焊接。各种材料在真空环境下进行保护性加热烧结,有利于去除挥发性材料和气体,实现高密度烧结材料并防止表面氧化层的形成;同时在真空中进行热压烧结过程。材料上的压力加速了致密化过程。 真空热压炉技术指标: 1.工作温度:2000℃〜2300℃,最高温度:2400℃。 2.负载加热时间:≤3小时,负载冷却时间:5小时。 3.温度均匀度:≤±10℃(2300℃)。 4.真空度:冷真空度:6.67×10-3Pa;工作真空度:6.67×10-2Pa(根据用户要求)。 5.压力速率:≤0.133Pa/ min。 6.工作区域尺寸:¢140mm×H160mm〜¢200mm×H250mm(根据用户要求)。 7.压力:10吨至300吨(根据用户要求)。 真空热压炉由电炉,压制系统,真空系统,电气控制系统组成。 真空热压炉根据工艺要求设计成立式或卧式结构,炉膛为双层水冷结构,内壁为不锈钢,外层为碳素钢或不锈钢结构,可根据用户需要,真空热压炉炉体按最大压力范围为-0.1〜0.05MPa设计。进出物料:可以使用物料顶部的垂直结构,物料的底部进出物料的侧面,水平门与物料的水平结构。加热元件采用石墨(也可以根据用户的工艺要求使用电合金材料或钨)。高温合金压头可以采用高温合金,钨或高强度石墨。根据工艺要求,直流进线电器。 真空热压炉压力机系统:由压力机和液压站组成,小型压力机常用两梁两列;较大的两梁四柱压力机。压缸,水压头,高压头与模具一起形成压力环系统,大型液压站采用双泵配置,液压控制采用闭环控制,主缸的推进速度均匀可调。另外液压系统可将小型手动泵并联,当突然停电时,可及时将压力加到大油箱上,以防止浪费。在带有光栅尺的压机头中,通过精确地测量大型气缸的位移,计算并控制产品的相对密度。 真空热压炉真空系统:真空系统的主泵可以是扩散泵或分子泵。前一个泵串联使用罗茨泵和机械泵,也可以直接采用机械泵。由于加热元件由金属材料制成,在高温下极少挥发和放气,因此可以获得更高的真空度,根据泵的配置,冷极限真空度可以达到6.67×10-3Pa,工作真空度可以达到6.67×10-2Pa。 上一篇真空烧结炉的日常应急策略下一篇真空热压炉操作注意事项 |
